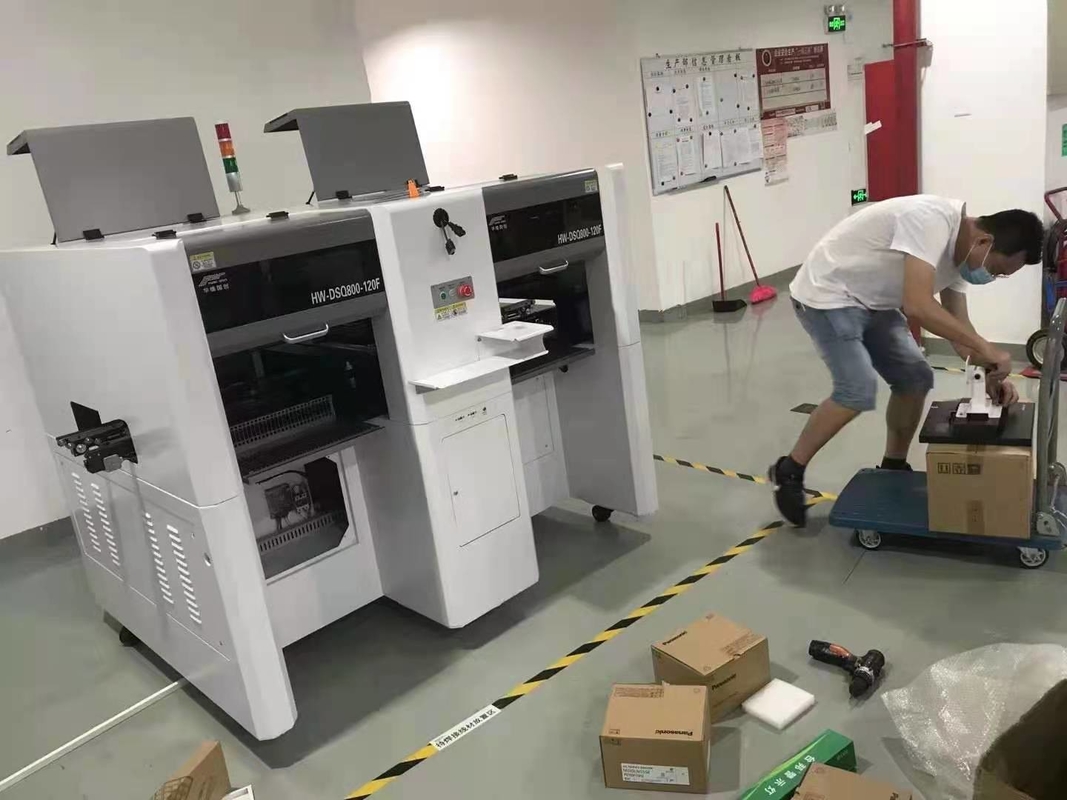

Desktop SMT Chip Mounter HWGC PCB Component Placement Machine 26000pcs/H

Máy tính để bàn Máy gắn chip SMT HWGC Máy định vị thành phần PCB 26000 chiếc / H

Sản phẩm - Máy gắn chip SMT
  • Điểm nổi bật

    Máy gắn chip SMT để bàn

    ,

    Máy gắn chip SMT 26000pcs / h

    ,

    Máy định vị thành phần PCB HWGC

  • Tầm nhìn về
    20000 chiếc / h
  • Tầm nhìn xa
    26000 chiếc / h
  • Số lượng người đứng đầu
    số 8
  • Số lượng khay nạp
    120
  • Phần mềm
    Tiếng Anh
  • Số lượng máy ảnh
    11
  • Nguồn gốc
    Trung Quốc
  • Hàng hiệu
    HWGC
  • Số mô hình
    HW-DSQ800-120F
  • Số lượng đặt hàng tối thiểu
    1
  • Giá bán
    24500-24800$
  • Thời gian giao hàng
    8 ngày làm việc
  • Điều khoản thanh toán
    T / T

Máy tính để bàn Máy gắn chip SMT HWGC Máy định vị thành phần PCB 26000 chiếc / H

  • Desktop SMT Chip Mounter HWGC PCB Component Placement Machine 26000pcs/H
Nhận giá Liên hệ với bây giờ

Máy tính để bàn SMT chọn và đặt máy HWGC PCB sản xuất thủ công lắp ráp bộ tách nước lọc dầu máy sấy khí nóng



Bộ nạp PCB tự động
Máy định vị SMT có thể đặt trực tiếp bảng PCB đã in thành phẩm lên đường ray để nhận ra việc tải, nhắm và đặt và lắp bảng tự động.Nó hỗ trợ nhiều bộ nạp: tối đa 80 bộ nạp.Có thể điều chỉnh kích thước của khay IC tiêu chuẩn, khay nạp ống, khay nạp thanh.



Nhận dạng đồng bộ bởitámbộ máy ảnh
Máy định vị SMT được trang bị 10 camera: một MARK, một camera chính xác cao và 8 camera tốc độ cao.Nó có thể nhận dạng đồng bộ 8 đầu để đảm bảo tốc độ và độ chính xác của việc lắp.Cấu hình tiêu chuẩn là 16 vòi hút chính xác cao JUKI.



Hệ thống Servo
Máy định vị SMT được trang bị hệ thống servo nhập khẩu từ Panasonic, Nhật Bản với độ chính xác và độ ổn định cao để đảm bảo quá trình lắp ổn định suốt 24 giờ.



Chuỗi
Nó sử dụng xích kéo chịu áp lực cao và chống mài mòn, cùng loại với một trong những máy nhập khẩu.Xích kéo có thể chịu áp lực gấp hàng nghìn lần.



Theo dõi
Nó sử dụng đường ray chính xác cao từ TBI Đài Loan có tiếng ồn thấp và độ chính xác cao để đảm bảo tỷ lệ chính xác của chip BGA.



Băng tải
Máy định vị SMT này có thể được kết nối tự động với băng tải có thể vận chuyển bảng mạch PCB đến máy hàn nóng chảy SMT mà không cần trợ lý thủ công, do đó tiết kiệm chi phí lao động.


Mô tả sản phẩm
Sự chỉ rõ
Số lượng người đứng đầu vị trí
8 (độ chính xác cao)
Số khay iC
96
Số lượng người cung cấp
120 (tùy thuộc vào khay nạp 8mm)
Định vị chính xác
0,01mm
Độ chính xác gắn lặp lại
0,02mm
Phạm vi tốc độ lắp
20000-26000Pcs / h
Các thành phần có thể áp dụng
hạt điện trở.capacitor.chip.lamp, v.v.
Khu vực tối đa được hỗ trợ của PCB
340 * 560mm
Người cho ăn
Bộ nạp điện NXT, bộ nạp rung, khay IC, v.v.
Thiết bị nhận dạng
đánh dấu camera x2, camera x8 nhận dạng nhanh.máy ảnh độ chính xác cao x1
Chiều cao tối đa của các thành phần có thể áp dụng
≤20mm
Phương pháp ghi nhận
đồng thời nhận dạng và chọn với tám đầu
Chế độ truyền tải PCB
kết nối tự động mục nhập ba giai đoạn từ trái sang phải, tự động định vị PCB
Đánh dấu vị trí
thủ công / tự động
Phương pháp lập trình
lập trình tự động sau khi nhập các tệp tọa độ PCB theo cách thủ công
Hệ thống điều khiển
Hệ thống điều khiển HuaweiGuochuang 2021
Chiều dài bước tối đa của trục XY
423mm * 734mm (trái) 423mm * 734mm (phải)
Các đường của Trục XY
bốn quide chuyển động thẳng + bốn vít bi tiếp đất
Chế độ chuyển động của trục XY
liên kết thông minh của việc tăng và giảm tốc độ của đường cong và đường thẳng, thuật toán nội suy tuyến tính tích hợp
Máy tính điều khiển
máy tính điều khiển công nghiệp với bộ xử lý hiệu suất cao intel
Điều chỉnh phương pháp theo dõi
điện
Phạm vi của bộ đệm vòi phun
4,5mm
Chiều dài bước tối đa của trục Z
50mm
Phạm vi góc cho các thành phần
士 180 °
Động cơ
Động cơ Servo AC Panasonic dòng MINAS A6
Người lái xe
Trình điều khiển DSP tốc độ cao của Panasonic
Yêu cầu cung cấp không khí
bộ lọc nước dầu, bộ lọc bụi> 60L và bộ ổn định áp suất không khí, v.v.
Cung cấp chân không của vòi phun
Máy tạo chân không CKD Nhật Bản tích hợp chức năng nổ chân không tốc độ cao
Phạm vi áp suất cung cấp không khí
0,5-0,6mp
Hệ điều hành
nghiên cứu độc lập và phát triển Hệ điều hành thông minh SMT dựa trên Windows
Hiển thị tầm nhìn
Màn hình điều khiển công nghiệp 17 inch
Cáp
Cáp mềm dẻo bền Lgus của Đức (10 triệu lần)
Nguồn cấp
220V 50 / 60Hz
Công suất trung bình
1500W
Kích thước máy
1740 * 1360 * 1440mm
Trọng lượng
1100Kg




Hỏi: Sử dụng những máy này có khó không?
A: Không, không khó chút nào Đối với những khách hàng trước đây của chúng tôi, tối đa 2 ngày là đủ để học vận hành máy móc.

Q: Máy của bạn có giấy chứng nhận chất lượng không?
A: Tất cả các máy của chúng tôi đã thông qua chứng chỉ CE, ISO14001 (BCC), ISO9001 (IQNET) và có paten riêng.

Q: Bảo hành của máy?
A: Một năm, sau đó các bộ phận sẽ được miễn phí cho người mua trong bảo hành.Nếu có bất kỳ nghi ngờ nào trong quá trình vận hành
máy, xin vui lòng liên hệ với chúng tôi.Chúng tôi sẽ giúp bạn trong thời gian.

Q: Phiên bản tiếng Anh cho những máy này?
A: Có, và chúng tôi sẽ cập nhật phần mềm theo yêu cầu cho khách hàng.
