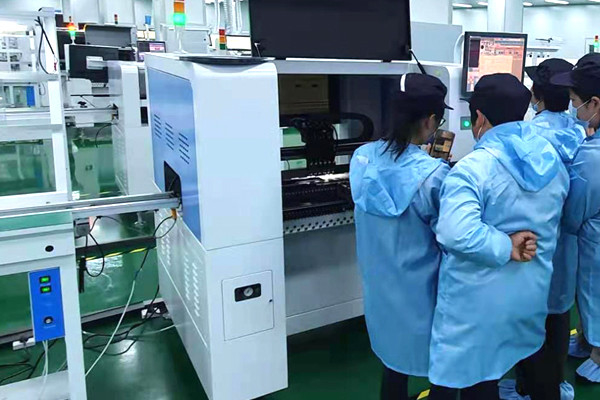

Bộ nạp PCB tự động
Máy định vị SMT có thể đặt trực tiếp bảng PCB đã in thành phẩm lên đường ray để nhận ra việc tải, nhắm và đặt và lắp bảng tự động.Nó hỗ trợ nhiều bộ nạp: tối đa 80 bộ nạp.Có thể điều chỉnh kích thước của khay IC tiêu chuẩn, khay nạp ống, khay nạp thanh.
Nhận dạng đồng bộ bởitámbộ máy ảnh
Máy định vị SMT được trang bị 10 camera: một MARK, một camera chính xác cao và 8 camera tốc độ cao.Nó có thể nhận dạng đồng bộ 8 đầu để đảm bảo tốc độ và độ chính xác của việc lắp.Cấu hình tiêu chuẩn là 16 vòi hút chính xác cao JUKI.
Hệ thống Servo
Máy định vị SMT được trang bị hệ thống servo nhập khẩu từ Panasonic, Nhật Bản với độ chính xác và độ ổn định cao để đảm bảo quá trình lắp ổn định suốt 24 giờ.
Chuỗi
Nó sử dụng xích kéo chịu áp lực cao và chống mài mòn, cùng loại với một trong những máy nhập khẩu.Xích kéo có thể chịu áp lực gấp hàng nghìn lần.
Theo dõi
Nó sử dụng đường ray chính xác cao từ TBI Đài Loan có tiếng ồn thấp và độ chính xác cao để đảm bảo tỷ lệ chính xác của chip BGA.
Băng tải
Máy định vị SMT này có thể được kết nối tự động với băng tải có thể vận chuyển bảng mạch PCB đến máy hàn nóng chảy SMT mà không cần trợ lý thủ công, do đó tiết kiệm chi phí lao động.
|
|
|
Người mẫu
|
H8
|
|
Số lượng đầu vị trí
|
8 (Độ chính xác cao)
|
|
Số lượng vị trí trung chuyển
|
80 (tùy thuộc vào khay nạp 8mm)
|
|
Số lượng camera
|
10
Đánh dấu máy ảnh ---------------- 1
Máy ảnh nhận dạng nhanh - 8
Máy ảnh độ chính xác cao ---- 1
|
|
Số khay
|
Hỗ trợ lên đến 48 thiết bị không nạp, mỗi vật liệu có thể chỉ định tọa độ của nó trong phạm vi lắp và mở rộng hơn nữa
khả năng nhận đơn đặt hàng một máy từ khía cạnh thực tế
|
|
Định vị chính xác
|
0,01mm
|
|
Độ chính xác lắp lặp lại
|
0,025mm
|
|
Phạm vi đệm vòi phun
|
4,5mm
|
|
Diện tích tối đa của PCB
|
500 * 380mm
|
|
Chiều cao tối đa của các thành phần
|
7mm (có thể tùy chỉnh thành 20mm)
|
|
Phạm vi di chuyển tối đa của trục Z
|
20mm
|
|
Tốc độ lắp tối đa
|
15000CPH
|
|
Tốc độ lắp trung bình
|
10000-12000CPH
|
|
Hướng dẫn
|
Hướng dẫn vít
|
|
Lái xe máy
|
Nhập khẩu Động cơ Servo AC dòng MINAS A6
|
|
Hệ thống truyền động chuyển động
|
Ổ đĩa DSP tốc độ cao nhập khẩu
|
|
Đường ray dẫn động XYZ
|
Hướng dẫn chuyển động tuyến tính kép + vít bi nối đất đôi
|
|
Phạm vi lắp đặt áp dụng
|
Thích hợp cho 0201, 0402, 0603, 0805, 1206, diode, triode, SOT và QFP, BGA, v.v. với độ cao đạo trình ≥0,3mm (khoảng cách trung tâm chân
0,5mm) trong vòng 40 * 40mm
|
|
Chế độ nhập PCB
|
Kết nối tự động mục nhập ba giai đoạn từ trái sang phải, PCB tự động
|
|
Phương pháp lập trình
|
Lập trình tự động sau khi nhập các tệp tọa độ PCB theo cách thủ công
|
|
Điều chỉnh phương pháp theo dõi
|
Điện
|
|
Đánh dấu vị trí
|
Tự động - Thủ công
|
|
Chế độ nhận dạng
|
Nhận diện đồng thời tám đầu
|
|
Bộ nạp băng
|
8,12,16,24mm và bộ nạp rung (có thể được gắn vào chip ống)
|
