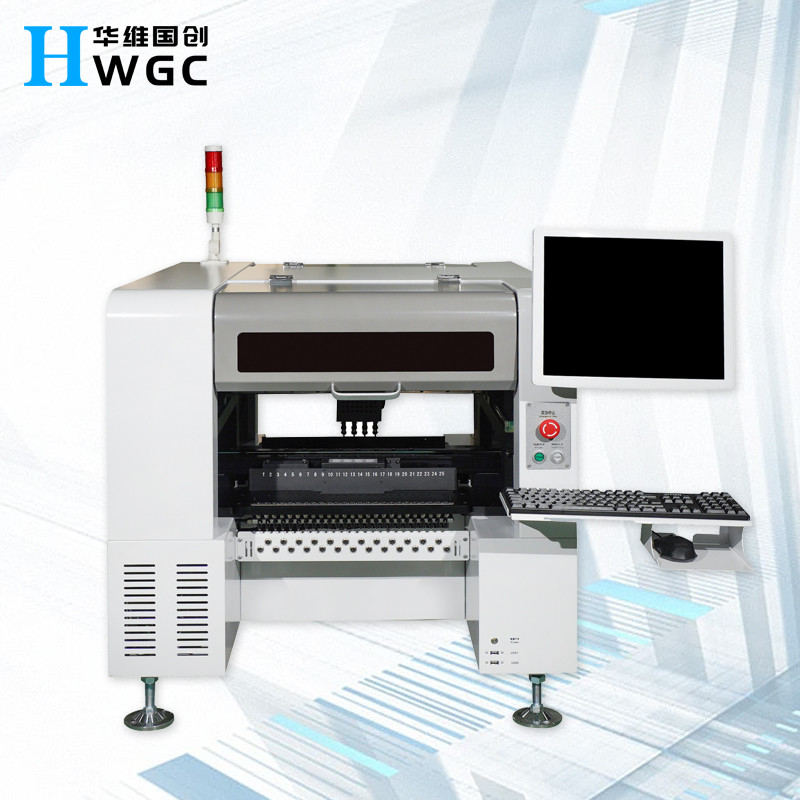

Máy để bàn BGA 4 đầu 44 vị trí chọn và đặt với giá cả phải chăng
Làm thế nào để sử dụng máy vá để xây dựng một studio nhỏ, chi phí là bao nhiêu?
Máy gắp và đặt, còn được gọi là máy gắp và đặt SMT (công nghệ gắn trên bề mặt), là một công cụ thiết yếu trong bất kỳ xưởng điện tử quy mô nhỏ nào.Máy này cho phép bạn đặt các linh kiện điện tử cực nhỏ lên bảng mạch in (PCB) một cách nhanh chóng và chính xác.
Chi phí thành lập một xưởng điện tử quy mô nhỏ với máy chọn và đặt sẽ phụ thuộc vào chất lượng của máy và nhu cầu của bạn.Máy chọn và đặt ở cấp độ đầu vào có thể có giá từ 5.000 đến 10.000 đô la, trong khi các máy cao cấp hơn có thể có giá lên tới 50.000 đô la.
Ngoài máy chọn và đặt, bạn cũng sẽ cần một số công cụ và vật tư khác để bắt đầu.Chúng có thể bao gồm:
- Một cái mỏ hàn - $50 đến $100
- Hàn - $10 đến $50
- Thông lượng - $5 đến $20
- PCB - $5 đến $20 mỗi cái
- Linh kiện điện tử - thay đổi tùy theo dự án của bạn
Nhìn chung, bạn có thể mong đợi chi tiêu từ 6.000 đến 60.000 đô la để thiết lập một xưởng điện tử quy mô nhỏ với máy chọn và đặt.Tuy nhiên, với việc lập kế hoạch cẩn thận và một kế hoạch kinh doanh vững chắc, bạn có thể biến xưởng của mình thành một doanh nghiệp có lãi.
Đây là câu trả lời cho câu hỏi Cách sử dụng máy vá để xây dựng một studio nhỏ, chi phí là bao nhiêu??câu hỏi.Cảm ơn bạn đã quan tâm đến Beijing Huawei Guochuang Electronic Technology Co., LTD., chúng tôi là nhà cung cấp thiết bị SMT chất lượng cao, có thể đảm nhận OEM, ODM, nhà sản xuất nguồn đáng tin cậy, chúng tôi đang tìm đại lý toàn cầu, thông tin liên hệ của chúng tôi: 15010550359 zhai 15931673319 liu.
,
|
Số lượng vị trí đứng đầu
|
4 (độ chính xác cao)
|
|
Số khay IC
|
48
|
|
Số lượng máng ăn
|
50/44 (tùy thuộc vào bộ nạp 8 mm)
|
|
Độ chính xác định vị
|
0,01mm
|
|
Độ chính xác lắp lặp đi lặp lại
|
0,05mm
|
|
Phạm vi tốc độ lắp đặt của điện trở
|
Các thành phần điện dung 5000-8000 Cái / h
|
|
Thành phần áp dụng
|
điện trở, tụ điện, chip, hạt đèn 0201-30 * 30 mm, v.v.
|
|
Diện tích tối đa được hỗ trợ của PCB
|
50*50mm-(50F)350*190mm /(44F)350*260mm
|
|
máng ăn
|
bộ nạp điện, bộ nạp khí nén, bộ nạp rung, khay IC, v.v.
|
|
thiết bị nhận dạng
|
camera đánh dấu x1, camera nhận dạng nhanh x4, camera độ chính xác cao x1
|
|
Chiều cao tối đa của các thành phần áp dụng
|
≤7mm
|
|
Chế độ truyền tải PCB
|
nhập ba giai đoạn, kết nối tự động từ trái sang phải, định vị PCB tự động
|
|
đánh dấu định vị
|
thủ công/tự động
|
|
Phương pháp lập trình
|
lập trình tự động sau khi nhập thủ công các tệp tọa độ PCB
|
|
Hệ thống điều khiển
|
Hệ thống điều khiển HuaweiGuochuang
|
|
Độ dài bước tối đa của trục XY
|
629mm*679mm
|
|
Đường ray của trục XY
|
hướng dẫn chuyển động tuyến tính + Tua vít
|
|
Chế độ chuyển động của trục XY
|
liên kết thông minh tăng tốc và giảm tốc của đường cong và đường thẳng, thuật toán nội suy tuyến tính tích hợp.
|
|
Máy tính điều khiển
|
máy tính điều khiển công nghiệp với bộ xử lý hiệu năng cao của Intel
|
|
Điều chỉnh phương pháp của bản nhạc
|
điện
|
|
Phạm vi của bộ đệm vòi phun
|
4,5mm
|
|
Độ dài bước tối đa của trục Z
|
20 mm
|
|
Phạm vi góc cho các thành phần
|
±180°
|
|
động cơ
|
Dòng động cơ AC Servo
|
|
Tài xế
|
trình điều khiển DSP tốc độ cao
|
|
Yêu cầu cung cấp không khí
|
bộ lọc nước dầu, ≥ 50L, bộ lọc bụi và ổn định áp suất không khí, v.v.
|
|
Cung cấp chân không của vòi phun
|
máy tạo chân không tích hợp chức năng nổ chân không tốc độ cao
|
|
Phạm vi áp suất cung cấp không khí
|
0,5-0,7Mpa
|
|
hệ điều hành
|
Nghiên cứu và phát triển độc lập Hệ điều hành thông minh SMT dựa trên Windows
|
|
PCB yêu cầu
|
Cạnh xử lý 3-5mm ở chế độ tự động
|
|
Hiển thị tầm nhìn
|
Màn hình điều khiển công nghiệp 17 inch
|
|
Cáp
|
cáp linh hoạt bền (10 triệu lần)
|
|
Nguồn cấp
|
220V 50/60Hz
|
|
Công suất trung bình
|
600W
|
|
Kích thước máy
|
máy bàn 1140*900*900mm
máy đứng 900*1140*1340mm
|
|
Cân nặng
|
(máy để bàn)210kg (máy đứng)280kg
|
