Có bao nhiêu công nhân thủ công có thể được thay thế bằng máy chọn và đặt?
Máy công nghệ gắn trên bề mặt (SMT) đã cách mạng hóa quy trình lắp ráp điện tử bằng cách giảm đáng kể nhu cầu lao động thủ công.Những máy này được sử dụng để đặt các linh kiện điện tử cực nhỏ lên bảng mạch in (PCB) với độ chính xác và hiệu quả cao.
Trước khi máy SMT ra đời, các linh kiện điện tử được gắn vào PCB thông qua công nghệ xuyên lỗ.Điều này liên quan đến việc khoan các lỗ trên PCB theo cách thủ công và đặt các thành phần xuyên qua chúng, đây là một quá trình tẻ nhạt và tốn thời gian.
Tuy nhiên, với sự ra đời của máy móc SMT, quá trình này đã trở nên dễ dàng và nhanh chóng hơn nhiều.Những máy này sử dụng nhiều công nghệ, chẳng hạn như hệ thống gắp và đặt và băng chuyền, để đặt các linh kiện điện tử lên PCB một cách nhanh chóng và chính xác.
Một trong những ưu điểm lớn nhất của máy SMT là khả năng tự động hóa quy trình lắp ráp.Điều này có nghĩa là các công ty có thể giảm đáng kể sự phụ thuộc vào lao động thủ công và tiết kiệm chi phí lao động.Ngoài ra, vì các máy SMT có thể hoạt động suốt ngày đêm mà không mệt mỏi hoặc mắc lỗi, nên chúng có thể tăng đáng kể sản lượng sản xuất và giảm thời gian quay vòng.
Mặc dù có những ưu điểm nhưng máy SMT không phải không có những hạn chế.Ví dụ, chúng có thể không phù hợp để lắp ráp một số loại linh kiện điện tử, chẳng hạn như các linh kiện yêu cầu hình dạng độc đáo hoặc khác thường.Ngoài ra, máy SMT có thể đắt tiền và yêu cầu đầu tư ban đầu đáng kể.
Nhìn chung, máy SMT đã trở thành một phần không thể thiếu trong quy trình lắp ráp điện tử, cho phép các công ty giảm đáng kể sự phụ thuộc vào lao động thủ công và tăng sản lượng sản xuất.Mặc dù chúng có thể không phù hợp với tất cả các loại linh kiện điện tử, nhưng lợi ích của chúng khiến chúng trở thành công cụ có giá trị cho các nhà sản xuất điện tử.
Đây là câu trả lời cho câu hỏi Máy móc có thể thay thế bao nhiêu công nhân thủ công?câu hỏi.Cảm ơn bạn đã quan tâm đến Beijing Huawei Guochuang Electronic Technology Co., LTD., chúng tôi là nhà cung cấp thiết bị SMT chất lượng cao, có thể đảm nhận OEM, ODM, nhà sản xuất nguồn đáng tin cậy, chúng tôi đang tìm đại lý toàn cầu, thông tin liên hệ của chúng tôi: 15010550359 zhai 15931673319 liu.
,
|

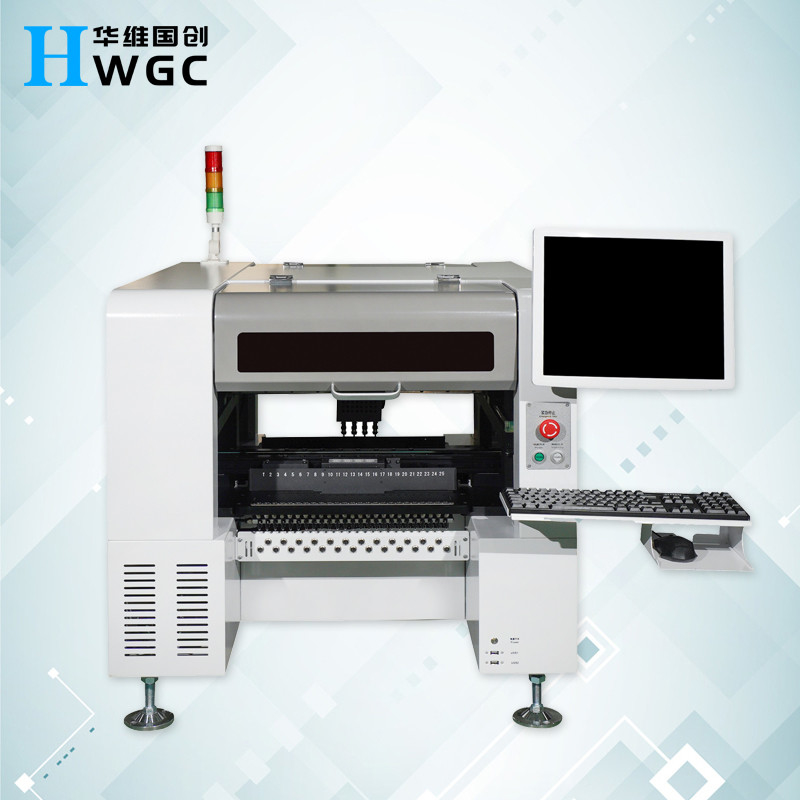

Số lượng vị trí đứng đầu
|
4 (độ chính xác cao)
|
|
Số khay IC
|
48
|
|
Số lượng máng ăn
|
50/44 (tùy thuộc vào bộ nạp 8 mm)
|
|
Độ chính xác định vị
|
0,01mm
|
|
Độ chính xác lắp lặp đi lặp lại
|
0,05mm
|
|
Phạm vi tốc độ lắp đặt của điện trở
|
Các thành phần điện dung 5000-8000 Cái / h
|
|
Thành phần áp dụng
|
điện trở, tụ điện, chip, hạt đèn 0201-30 * 30 mm, v.v.
|
|
Diện tích tối đa được hỗ trợ của PCB
|
50*50mm-(50F)350*190mm /(44F)350*260mm
|
|
máng ăn
|
bộ nạp điện, bộ nạp khí nén, bộ nạp rung, khay IC, v.v.
|
|
thiết bị nhận dạng
|
camera đánh dấu x1, camera nhận dạng nhanh x4, camera độ chính xác cao x1
|
|
Chiều cao tối đa của các thành phần áp dụng
|
≤7mm
|
|
Chế độ truyền tải PCB
|
nhập ba giai đoạn, kết nối tự động từ trái sang phải, định vị PCB tự động
|
|
đánh dấu định vị
|
thủ công/tự động
|
|
Phương pháp lập trình
|
lập trình tự động sau khi nhập thủ công các tệp tọa độ PCB
|
|
Hệ thống điều khiển
|
Hệ thống điều khiển HuaweiGuochuang
|
|
Độ dài bước tối đa của trục XY
|
629mm*679mm
|
|
Đường ray của trục XY
|
hướng dẫn chuyển động tuyến tính + Tua vít
|
|
Chế độ chuyển động của trục XY
|
liên kết thông minh tăng tốc và giảm tốc của đường cong và đường thẳng, thuật toán nội suy tuyến tính tích hợp.
|
|
Máy tính điều khiển
|
máy tính điều khiển công nghiệp với bộ xử lý hiệu năng cao của Intel
|
|
Điều chỉnh phương pháp của bản nhạc
|
điện
|
|
Phạm vi của bộ đệm vòi phun
|
4,5mm
|
|
Độ dài bước tối đa của trục Z
|
20 mm
|
|
Phạm vi góc cho các thành phần
|
±180°
|
|
động cơ
|
Dòng động cơ AC Servo
|
|
Tài xế
|
trình điều khiển DSP tốc độ cao
|
|
Yêu cầu cung cấp không khí
|
bộ lọc nước dầu, ≥ 50L, bộ lọc bụi và ổn định áp suất không khí, v.v.
|
|
Cung cấp chân không của vòi phun
|
máy tạo chân không tích hợp chức năng nổ chân không tốc độ cao
|
|
Phạm vi áp suất cung cấp không khí
|
0,5-0,7Mpa
|
|
hệ điều hành
|
Nghiên cứu và phát triển độc lập Hệ điều hành thông minh SMT dựa trên Windows
|
|
PCB yêu cầu
|
Gia công cạnh 3-5mm ở chế độ tự động
|
|
Hiển thị tầm nhìn
|
Màn hình điều khiển công nghiệp 17 inch
|
|
Cáp
|
cáp linh hoạt bền (10 triệu lần)
|
|
Nguồn cấp
|
220V 50/60Hz
|
|
Công suất trung bình
|
600W
|
|
Kích thước máy
|
máy bàn 1140*900*900mm
máy đứng 900*1140*1340mm
|
|
Cân nặng
|
(máy để bàn)210kg (máy đứng)280kg
|
