Máy chọn và đặt được sử dụng để làm gì?

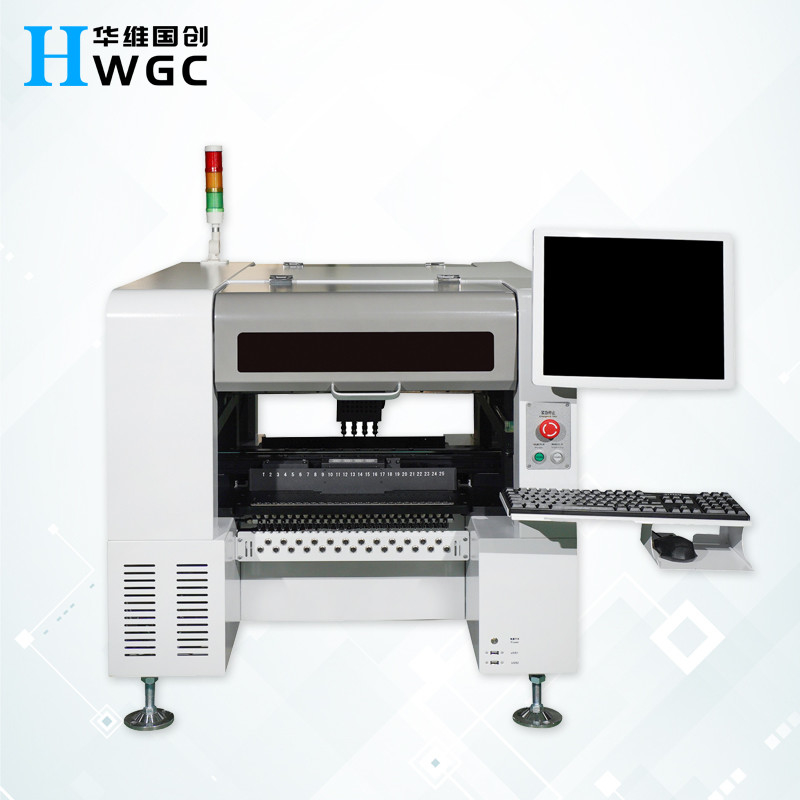

Công nghệ gắn trên bề mặt (SMT) là một kỹ thuật được các nhà sản xuất điện tử áp dụng rộng rãi để sản xuất các bảng mạch vừa và nhỏ.Máy chọn và đặt, thường được gọi là máy công nghệ gắn trên bề mặt hoặc máy SMT, là một loại rô-bốt cho phép đặt các linh kiện điện tử lên bảng mạch in (PCB) một cách dễ dàng và có độ chính xác cao.
Chức năng chính của máy SMT là tự động hóa quá trình đặt nhiều linh kiện điện tử lên PCB.Máy tuân theo một quy trình tự động trong đó một khay nạp sẽ nạp các linh kiện điện tử và một máy ảnh sẽ nhận dạng các linh kiện này trước khi đặt chúng một cách an toàn vào đích được chỉ định trên PCB.Kỹ thuật vận hành này không chỉ nâng cao độ chính xác của việc đặt các bộ phận mà còn hợp lý hóa quy trình lắp ráp với tốc độ nhanh hơn.
Các máy SMT đã phát triển qua nhiều năm và các máy hiện đại đi kèm với một số tính năng cho phép chúng thực hiện các chức năng bổ sung.Các máy tiên tiến có khả năng điều chỉnh hướng của PCB, xử lý nhiều loại hình dạng và kích cỡ thành phần hơn, đồng thời sửa chữa các thành phần với tốc độ nhanh hơn so với các máy tiền nhiệm của chúng.Ngoài ra, các máy này có khả năng hoạt động đồng thời trên các PCB khác nhau, điều này khiến chúng trở thành tài sản quý giá trong sản xuất điện tử quy mô lớn.
Tóm lại, các máy SMT đã cách mạng hóa ngành sản xuất điện tử, cho phép các nhà sản xuất sản xuất các bảng mạch vừa và nhỏ một cách thành thạo với tốc độ nhanh hơn.Quá trình tự động sắp xếp thành phần chính xác và hiệu quả, điều này đã cải thiện chất lượng đầu ra của sản phẩm.Điều này đã làm cho máy SMT trở thành tài sản vô giá đối với các nhà sản xuất điện tử đang cố gắng duy trì tính cạnh tranh và duy trì các tiêu chuẩn chất lượng cao trong ngành của họ.
Đây là câu trả lời cho Máy chọn và đặt được sử dụng để làm gì?câu hỏi.Cảm ơn bạn đã quan tâm đến Beijing Huawei Guochuang Electronic Technology Co., LTD., chúng tôi là nhà cung cấp thiết bị SMT chất lượng cao, có thể đảm nhận OEM, ODM, nhà sản xuất nguồn đáng tin cậy, chúng tôi đang tìm đại lý toàn cầu, thông tin liên hệ của chúng tôi: 15010550359 zhai 15931673319 liu.
,
|
Số lượng vị trí đứng đầu
|
4 (độ chính xác cao)
|
|
Số khay IC
|
48
|
|
Số lượng máng ăn
|
50/44 (tùy thuộc vào bộ nạp 8 mm)
|
|
Độ chính xác định vị
|
0,01mm
|
|
Độ chính xác lắp lặp đi lặp lại
|
0,05mm
|
|
Phạm vi tốc độ lắp đặt của điện trở
|
Các thành phần điện dung 5000-8000 Cái / h
|
|
Thành phần áp dụng
|
điện trở, tụ điện, chip, hạt đèn 0201-30 * 30 mm, v.v.
|
|
Diện tích tối đa được hỗ trợ của PCB
|
50*50mm-(50F)350*190mm /(44F)350*260mm
|
|
máng ăn
|
bộ nạp điện, bộ nạp khí nén, bộ nạp rung, khay IC, v.v.
|
|
thiết bị nhận dạng
|
camera đánh dấu x1, camera nhận dạng nhanh x4, camera độ chính xác cao x1
|
|
Chiều cao tối đa của các thành phần áp dụng
|
≤7mm
|
|
Chế độ truyền tải PCB
|
nhập ba giai đoạn, kết nối tự động từ trái sang phải, định vị PCB tự động
|
|
đánh dấu định vị
|
thủ công/tự động
|
|
Phương pháp lập trình
|
lập trình tự động sau khi nhập thủ công các tệp tọa độ PCB
|
|
Hệ thống điều khiển
|
Hệ thống điều khiển HuaweiGuochuang
|
|
Độ dài bước tối đa của trục XY
|
629mm*679mm
|
|
Đường ray của trục XY
|
hướng dẫn chuyển động tuyến tính + Tua vít
|
|
Chế độ chuyển động của trục XY
|
liên kết thông minh tăng tốc và giảm tốc của đường cong và đường thẳng, thuật toán nội suy tuyến tính tích hợp.
|
|
Máy tính điều khiển
|
máy tính điều khiển công nghiệp với bộ xử lý hiệu năng cao của Intel
|
|
Điều chỉnh phương pháp của bản nhạc
|
điện
|
|
Phạm vi của bộ đệm vòi phun
|
4,5mm
|
|
Độ dài bước tối đa của trục Z
|
20 mm
|
|
Phạm vi góc cho các thành phần
|
±180°
|
|
động cơ
|
Dòng động cơ AC Servo
|
|
Tài xế
|
trình điều khiển DSP tốc độ cao
|
|
Yêu cầu cung cấp không khí
|
bộ lọc nước dầu, ≥ 50L, bộ lọc bụi và ổn định áp suất không khí, v.v.
|
|
Cung cấp chân không của vòi phun
|
máy tạo chân không tích hợp chức năng nổ chân không tốc độ cao
|
|
Phạm vi áp suất cung cấp không khí
|
0,5-0,7Mpa
|
|
hệ điều hành
|
Nghiên cứu và phát triển độc lập Hệ điều hành thông minh SMT dựa trên Windows
|
|
PCB yêu cầu
|
Cạnh xử lý 3-5mm ở chế độ tự động
|
|
Hiển thị tầm nhìn
|
Màn hình điều khiển công nghiệp 17 inch
|
|
Cáp
|
cáp linh hoạt bền (10 triệu lần)
|
|
Nguồn cấp
|
220V 50/60Hz
|
|
Công suất trung bình
|
600W
|
|
Kích thước máy
|
máy bàn 1140*900*900mm
máy đứng 900*1140*1340mm
|
|
Cân nặng
|
(máy để bàn)210kg (máy đứng)280kg
|
