Trải nghiệm sức mạnh của máy móc chọn và đặt SMT và hợp lý hóa quy trình lắp ráp y

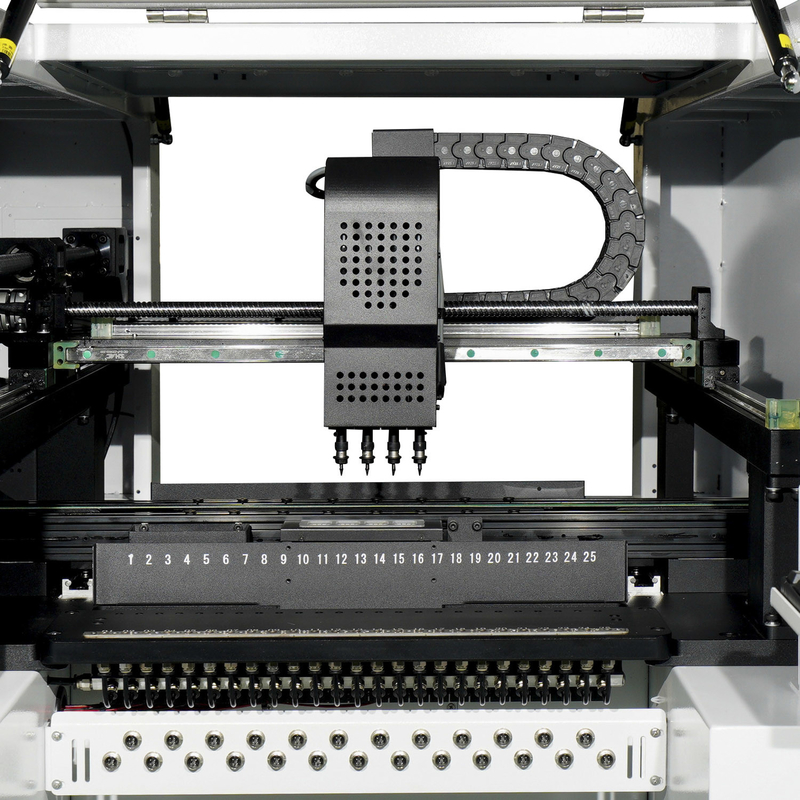

HWGC Tốc độ cao HW-DSQ800-120F chọn và đặt máy Smt pcb lắp ráp sản xuất dán 0201 BGA smt aoi máy
8 nhóm đầu lắp độc lập - 8 nhóm đầu lắp được phân bổ với các đầu phun khác nhau, phù hợp với yêu cầu lắp của sản phẩm có nhiều thông số kỹ thuật hơn.
1) 8 nhóm đầu lắp có thể nhận ra đồng thời hai cánh tay và bốn đầu nhặt, nhặt vật liệu cùng một lúc, Hiệu quả chọn được cải thiện rất nhiều.
2) Đầu gắn có thể tăng và giảm độc lập, xoay từ 0 đến 360 độ và gắn các thành phần lên đến 20 mm.
3) Trục z có thể tăng và giảm độc lập theo độ dày của các bộ phận, Đối với các bộ phận điện trở và điện dung, đầu lắp có thể nhận dạng hình ảnh bay, Các bộ phận cao có thể được gắn ở tốc độ giảm.
Máy thổi chai PET bán tự động Máy làm chai Máy tạo khuôn chai Máy làm chai PET phù hợp để sản xuất hộp và chai nhựa PET ở mọi hình dạng.
|
Thành phần áp dụng
|
điện trở.tụ điện.chip.đèn hạt vv
|
|
Diện tích tối đa được hỗ trợ của PCB
|
340*560mm
|
|
máng ăn
|
Bộ nạp điện NXT, bộ nạp rung, khay IC, v.v.
|
|
thiết bị nhận dạng
|
camera đánh dấu x2, camera nhận dạng nhanh x8.máy ảnh độ chính xác cao x1
|
|
Chiều cao tối đa của các thành phần áp dụng
|
≤20mm
|
|
Phương pháp nhận dạng
|
nhận dạng và chọn đồng thời với tám đầu
|
|
Chế độ truyền tải PCB
|
kết nối tự động ba giai đoạn từ trái sang phải, định vị PCB tự động
|
|
đánh dấu định vị
|
thủ công/tự động
|
|
Phương pháp lập trình
|
lập trình tự động sau khi nhập thủ công các tệp tọa độ PCB
|
|
Hệ thống điều khiển
|
Hệ thống điều khiển HuaweiGuochuang 2021
|
|
Độ dài bước tối đa của trục XY
|
423mm*734mm(trái)423mm*734mm(phải)
|
|
Điều chỉnh phương pháp của bản nhạc
|
điện
|
Phạm vi của bộ đệm vòi phun
|
4,5mm
|
|
Độ dài bước tối đa của trục Z
|
50mm
|
|
Phạm vi góc cho các thành phần
|
士180°
|
|
động cơ
|
Động cơ AC Servo Panasonic dòng MINAS A6
|
|
Tài xế
|
Trình điều khiển DSP tốc độ cao của Panasonic
|
|
Yêu cầu cung cấp không khí
|
lọc nước dầu, lọc bụi >60L và ổn định áp suất không khí v.v.
|
|
Hiển thị tầm nhìn
|
Màn hình điều khiển công nghiệp 17 inch
|
|
|
Cáp linh hoạt siêu bền lgus của Đức (10 triệu lần)
|
|
Nguồn cấp
|
220V 50/60Hz
|
|
|
1500W
|
|
Kích thước máy
|
1740*1360*1440mm
|
|
Cân nặng
|
1100Kg
|
1. Ứng dụng
Máy SMT được sử dụng rộng rãi trong các ngành sản xuất điện tử cho các ứng dụng khác nhau bao gồm:
- Cụm đèn LED
- Lắp ráp sản phẩm điện tử
- Thiết bị viễn thông
- Điện tử ô tô
- Các thiết bị y tế
- Điện tử dân dụng
- Hàng không vũ trụ và quốc phòng
2. Lắp ráp PCB
Máy HuaWei GuoChuang SMT được thiết kế để xử lý nhiều nhiệm vụ lắp ráp PCB.Nó cung cấp tốc độ cao gắn các thành phần SMD, chẳng hạn như điện trở, tụ điện, IC và đèn LED, trên PCB.Máy cũng cho phép định vị chính xác, kiểm tra và hàn các bộ phận, đảm bảo kết quả lắp ráp chất lượng cao.
3. Kiểm soát chất lượng
Máy SMT được trang bị các công cụ kiểm tra tiên tiến như hệ thống AOI và SPI để đảm bảo chất lượng lắp ráp điện tử.Máy còn được tích hợp hệ thống camera giám sát thời gian thực và tự động phát hiện lỗi trong quá trình lắp ráp.
4. Năng suất
Máy HuaWei GuoChuang SMT được thiết kế để đạt năng suất cao cho các nhà sản xuất điện tử.Nó có thể đạt được tốc độ sắp xếp lên tới 30000CPH, giảm thiểu thời gian chết và tối đa hóa sản xuất.Ngoài ra, độ chính xác và độ chính xác cao của máy cho phép mang lại kết quả nhất quán và đáng tin cậy trong quá trình lắp ráp.
5. Tiết kiệm năng lượng
Máy SMT tiết kiệm năng lượng, được thiết kế để tiết kiệm năng lượng sử dụng và giảm lượng khí thải carbon.Máy được trang bị công nghệ tiết kiệm năng lượng như tự động tắt nguồn khi các thiết bị không hoạt động, giúp giảm tiêu hao năng lượng đồng thời tăng tuổi thọ cho máy.
6. Bảo trì
Máy SMT dễ bảo trì nhờ thiết kế cao cấp và giao diện người dùng tuyệt vời.Máy có chức năng tự chẩn đoán lỗi và tự động cân chỉnh giúp dễ dàng phát hiện và khắc phục sự cố nhanh chóng.Ngoài ra, phần mềm của máy tự động cập nhật, đảm bảo máy luôn sử dụng chương trình mới nhất hiện có.
Câu hỏi thường gặp
Hỏi: Quá trình đào tạo thế nào?
Trả lời: Sau khi mua máy của chúng tôi, các kỹ sư của bạn có thể đến công ty của chúng tôi hoặc việc vận hành rất dễ dàng.Chúng tôi có hướng dẫn sử dụng bằng tiếng Anh và video hướng dẫn để teach bạn cách sử dụng máy.Sách hướng dẫn sử dụng sẽ đi kèm với máy.
Hỏi: Sử dụng những máy này có khó không?
Đ: Không, không khó chút nào Đối với các khách hàng trước đây của chúng tôi, tối đa 2 ngày là đủ để học cách vận hành máy.
Q: Máy của bạn có chứng chỉ chất lượng không?
Trả lời: Tất cả các máy của chúng tôi đều đã đạt chứng chỉ CE, ISO14001(BCC), ISO9001(IQNET) và có bằng sáng chế riêng.
