120 vị trí bộ nạp đơn nơi thiết lập nhanh chóng, dễ vận hành và độ tin cậy cao là điều tối quan trọng.
porductsự mô tả
HW-DSQ800-120F là mô hình phổ biến nhất của chúng tôi với Vision.HW-DSQ800-120F cung cấp các tính năng công nghệ tiên tiến với khu vực làm việc 260mm x 400mm, 120 vị trí nạp đơn, nơi thiết lập nhanh chóng, dễ vận hành và độ tin cậy cao là điều tối quan trọng.
Tính năng hệ thống
* Chất lượng cao nhất với thiết bị tiên tiến nhất với giải pháp hiệu quả về chi phí
* Tỷ lệ vị trí lên đến 25000-26000 cph
* Đặt chính xác một loạt các thành phần bao gồm 0201, 0402, LED, BGA, QFN ...
Tầm nhìn của chúng tôi là trở thành một doanh nghiệp sử dụng máy chọn và đặt trong nước hiệu quả về chi phí và chúng tôi có ý định phá vỡ quan điểm hiện tại về độc quyền quốc tế.
Chúng tôi đã duy trì triết lý là hợp lý, thực dụng, đổi mới cũng như phục vụ xã hội.Sản phẩm máy bốc xếp được bày bán không chỉ được các doanh nghiệp vừa và nhỏ trong nước đánh giá cao mà còn được người tiêu dùng nước ngoài rất ưa chuộng.
|
|
|
Số lượng người đứng đầu vị trí
|
8 (độ chính xác cao)
|
|
Số khay iC
|
96
|
|
Số lượng người cung cấp
|
120 (tùy thuộc vào khay nạp 8mm)
|
|
Định vị chính xác
|
0,01mm
|
|
Độ chính xác lắp lặp lại
|
0,02mm
|
|
Phạm vi tốc độ lắp
|
20000-26000Pcs / h
|
|
Các thành phần có thể áp dụng
|
hạt điện trở.capacitor.chip.lamp, v.v.
|
|
Khu vực tối đa được hỗ trợ của PCB
|
340 * 560mm
|
|
Người cho ăn
|
Bộ nạp điện NXT, bộ nạp rung, khay IC, v.v.
|
|
Thiết bị nhận dạng
|
đánh dấu camera x2, camera x8 nhận dạng nhanh.máy ảnh độ chính xác cao x1
|
|
Chiều cao tối đa của các thành phần có thể áp dụng
|
≤20mm
|
|
Phương pháp ghi nhận
|
đồng thời nhận dạng và chọn với tám đầu
|
|
Chế độ truyền tải PCB
|
kết nối tự động mục nhập ba giai đoạn từ trái sang phải, tự động định vị PCB
|
|
Đánh dấu vị trí
|
thủ công / tự động
|
|
Phương pháp lập trình
|
lập trình tự động sau khi nhập các tệp tọa độ PCB theo cách thủ công
|
|
Hệ thống điều khiển
|
Hệ thống điều khiển HuaweiGuochuang 2021
|
|
Chiều dài bước tối đa của trục XY
|
423mm * 734mm (trái) 423mm * 734mm (phải)
|
|
Các đường của Trục XY
|
bốn quide chuyển động thẳng + bốn vít bi tiếp đất
|
|
Chế độ chuyển động của trục XY
|
liên kết thông minh của việc tăng và giảm tốc độ của đường cong và đường thẳng, thuật toán nội suy tuyến tính tích hợp
|
|
Máy tính điều khiển
|
máy tính điều khiển công nghiệp với bộ xử lý hiệu suất cao intel
|
|
Điều chỉnh phương pháp theo dõi
|
điện
|
Phạm vi của bộ đệm vòi phun
|
4,5mm
|
|
Chiều dài bước tối đa của trục Z
|
50mm
|
|
Phạm vi góc cho các thành phần
|
士 180 °
|
|
Động cơ
|
Động cơ Servo AC Panasonic dòng MINAS A6
|
|
Người lái xe
|
Trình điều khiển DSP tốc độ cao của Panasonic
|
|
Yêu cầu cung cấp không khí
|
bộ lọc nước dầu, bộ lọc bụi> 60L và bộ ổn định áp suất không khí, v.v.
|
|
Cung cấp chân không của vòi phun
|
Máy tạo chân không CKD Nhật Bản tích hợp chức năng nổ chân không tốc độ cao
|
Phạm vi áp suất cung cấp không khí
|
0,5-0,6mp
|
|
Hệ điều hành
|
nghiên cứu độc lập và phát triển Hệ điều hành thông minh SMT dựa trên Windows
|
|
Hiển thị tầm nhìn
|
Màn hình điều khiển công nghiệp 17 inch
|
|
|
Cáp mềm dẻo bền Lgus của Đức (10 triệu lần)
|
|
Nguồn cấp
|
220V 50 / 60Hz
|
|
|
1500W
|
|
Kích thước máy
|
1740 * 1360 * 1440mm
|
|
Trọng lượng
|
1100Kg
|

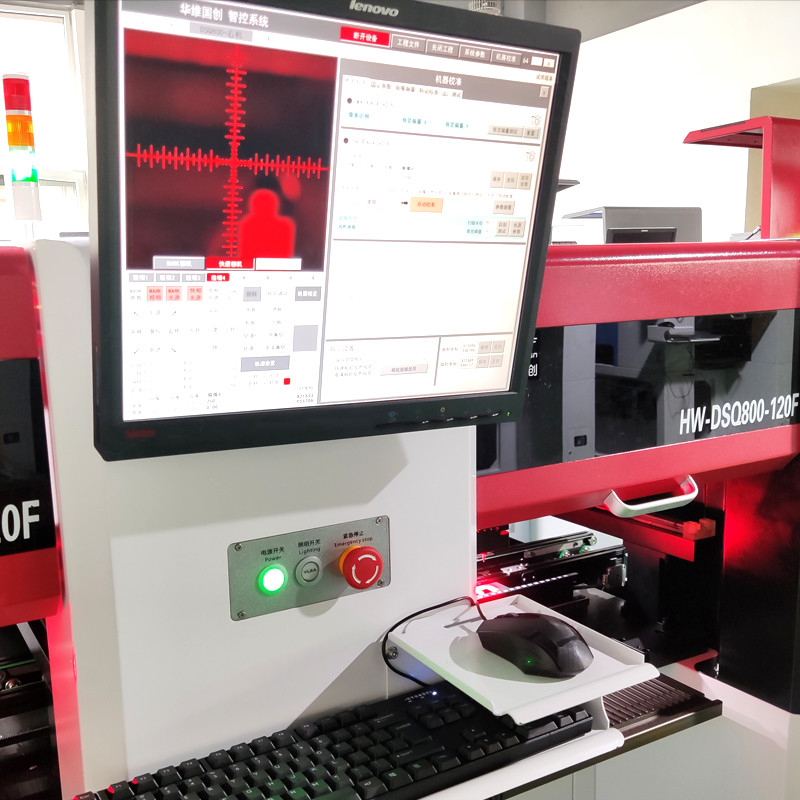

Thị giácHệ thống hỗ trợ tầm nhìn HW cho phép định vị chính xác 0201, BGA, QFN, QFP, LED và một loạt các thành phần hầu như tất cả các SMT.
Hệ thống chọn và đặt tầm nhìn HW-series dễ dàng lập trình cho mọi người vận hành, Vận hành thông minh và nhanh chóng
Người cho ăn
NXT Electricial feeder đã được thông qua, các kích thước bao gồm 8mm, 12mm, 16mm, 24mm, 32mm và 44mm.
