Nhà sản xuất Nhà máy Máy sản xuất Chọn và Đặt SMT SMD BGA HW-T6-64F HWGC Hàn tự động & bán tự động Máy hàn gắn chip máy in trước đây
Mộtbộ nạp PCB tự động

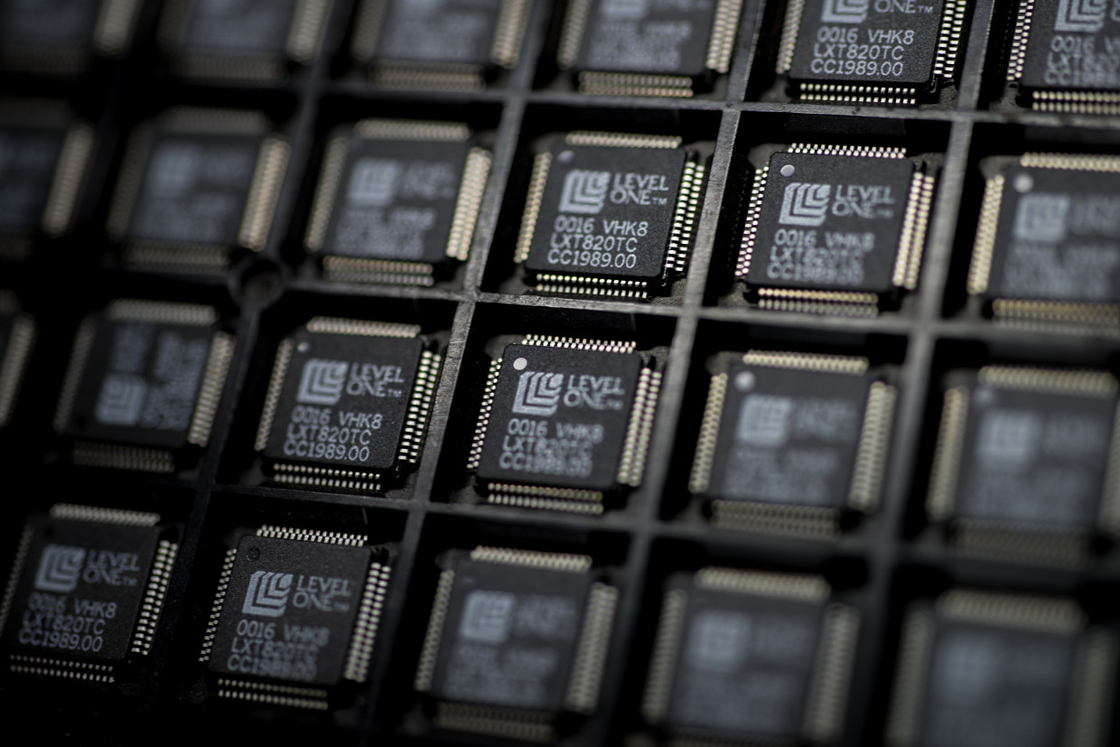

Máy định vị SMT có thể đặt trực tiếp bảng PCB đã in thành phẩm lên đường ray để nhận ra việc tải, nhắm và đặt và lắp bảng tự động.Nó hỗ trợ nhiều bộ nạp: tối đa 50 bộ nạp.Có thể điều chỉnh kích thước của khay IC tiêu chuẩn, khay nạp ống, khay nạp thanh.

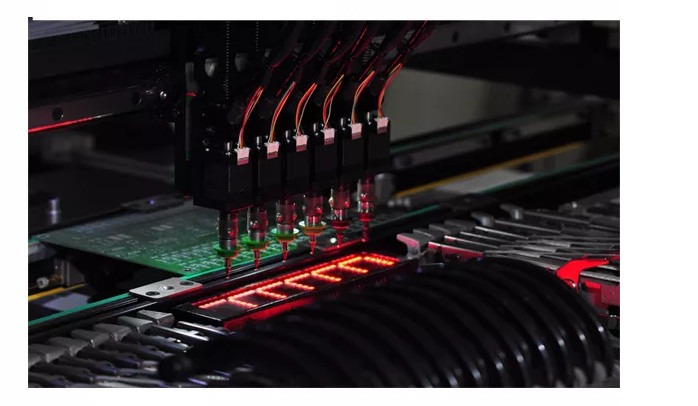

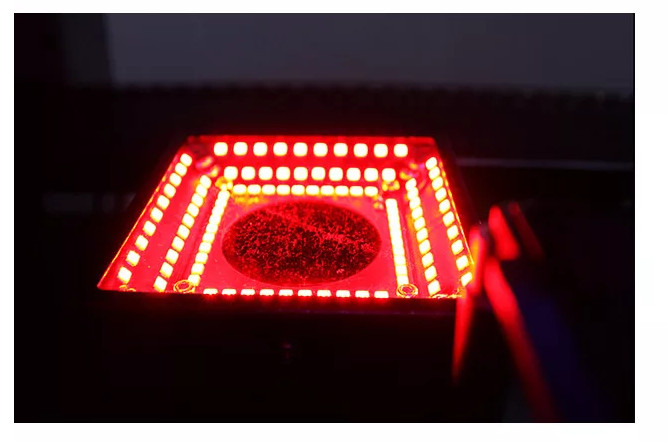

Nhận dạng đồng bộ bởibốnbộ máy ảnh

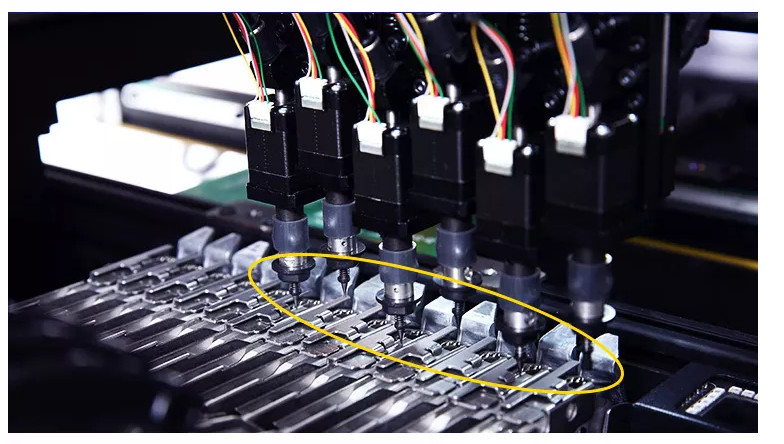

Máy định vị SMT được trang bị 6 camera: một MARK, một camera chính xác cao và 4 camera tốc độ cao.Nó có thể nhận dạng đồng bộ 4 đầu để đảm bảo tốc độ và độ chính xác của việc lắp.Cấu hình tiêu chuẩn là 16 vòi hút chính xác cao JUKI.
Hệ thống Servo
Máy định vị SMT được trang bị hệ thống servo nhập khẩu từ Panasonic, Nhật Bản với độ chính xác và độ ổn định cao để đảm bảo quá trình lắp ổn định suốt 24 giờ.
Chuỗi
Nó sử dụng xích kéo chịu áp lực cao và chống mài mòn, cùng loại với một trong những máy nhập khẩu.Xích kéo có thể chịu áp lực gấp hàng nghìn lần.
Theo dõi

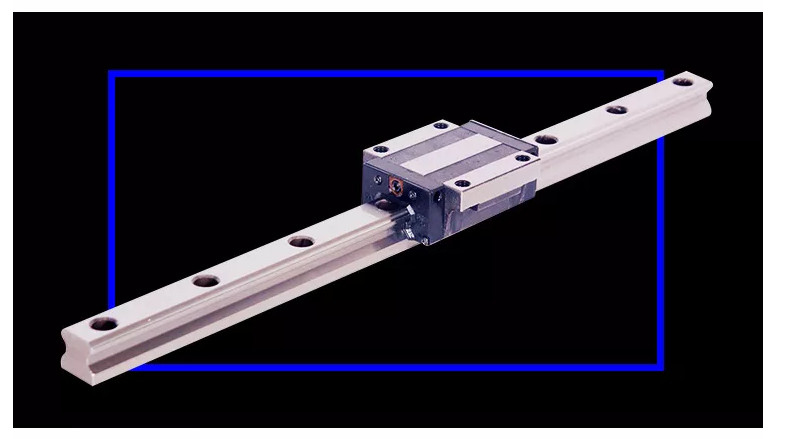

Nó sử dụng đường ray chính xác cao từ TBI Đài Loan có tiếng ồn thấp và độ chính xác cao để đảm bảo tỷ lệ chính xác của chip BGA.
Băng tải
Máy định vị SMT này có thể được kết nối tự động với băng tải có thể vận chuyển bảng mạch PCB đến máy hàn nóng chảy SMT mà không cần trợ lý thủ công, do đó tiết kiệm chi phí lao động.
Thông số kỹ thuật:
| Sự chỉ rõ | |
| Số lượng máng ăn | 50 |
| Đường ray dẫn động XYZ | Đường ray dẫn hướng thẳng hàng nặng có độ chính xác cao |
| Số lượng camera | 6 |
| Số lượng người đứng đầu | 4 |
| Công suất trung bình | 400W |
| Bảng PCB thành | bảng tự động |
| Hướng dẫn | Hướng dẫn vít |
| Tốc độ lắp tối đa | 9500 chiếc / giờ |
| Tốc độ lắp trung bình của sức đề kháng lắp thực tế | 8000Pcs / h |
| Phạm vi chính xác của Mounter | 0201-40 * 40 mm, chip khoảng cách chân 0,3 mm |
| Phạm vi di chuyển tối đa theo trục Z | 20mm |
| Diện tích bảng mạch tối đa | 400 × 200mm |
| Định vị chính xác | 0,01mm |
| Phạm vi đệm của vòi hút | 4,5mm |
| Trọng lượng | 300kg |
| Kích thước | 900 * 1140 * 900mm |
| Nguồn cấp | 220V, 50 / 60Hz hoặc 110V |
| Khí nén | 0,6-0,7Mpa |
| Lái xe máy | Động cơ servo Panasonic |
| Hệ thống truyền động chuyển động | Ổ đĩa DSP tốc độ cao của Panasonic |
| Chế độ nhận dạng | Nhận diện đồng thời bốn đầu |
| Nguồn chân không của vòi hút | Máy tạo chân không bật-tắt tốc độ cao với bộ ngắt chân không |
| Hệ điều hành | Hệ điều hành hệ điều hành gắn chip hoàn toàn tự động. |
| Được chúng tôi phát triển độc lập dựa trên hệ điều hành Windows | |
| Hỗ trợ windows xp, win7 | |
| Góc phần tử | Xoay đồng bộ 0-360 ° trong quá trình di chuyển |
| Chế độ hoạt động X / Y | Đường cong thông minh của liên kết tăng tốc và giảm tốc tuyến tính |
| Đánh dấu vị trí điểm | Hoàn toàn tự động (điểm MARK có thể được điều chỉnh theo ý muốn) |
| Báo động thông minh | Tự động điều chỉnh, tự động làm đầy, cảnh báo thiếu thức ăn |
| Chế độ nhập tấm | Kết nối tự động từ trái sang phải theo từng phần |
| Định vị truyền PCB tự động / định vị pít tông, cấp tấm bằng tay | |
| Hiển thị trực quan | Màn hình điều khiển công nghiệp 17 inch, 4: 3, độ phân giải: 1280 x1024 |
| Số lượng camera nhận dạng | Camera nhận dạng One Mark, 4 camera nhận dạng nhanh |
| Một máy ảnh nhận dạng chính xác. | |
| Phạm vi gắn kết thích ứng | Thích ứng với 0201 0402, 0603, 0805, 1206, diode, audion, SOT, QFP |
| Trong vòng 40 * 40mm và khoảng cách pin ≥0,3mm | |
