porductsự mô tả

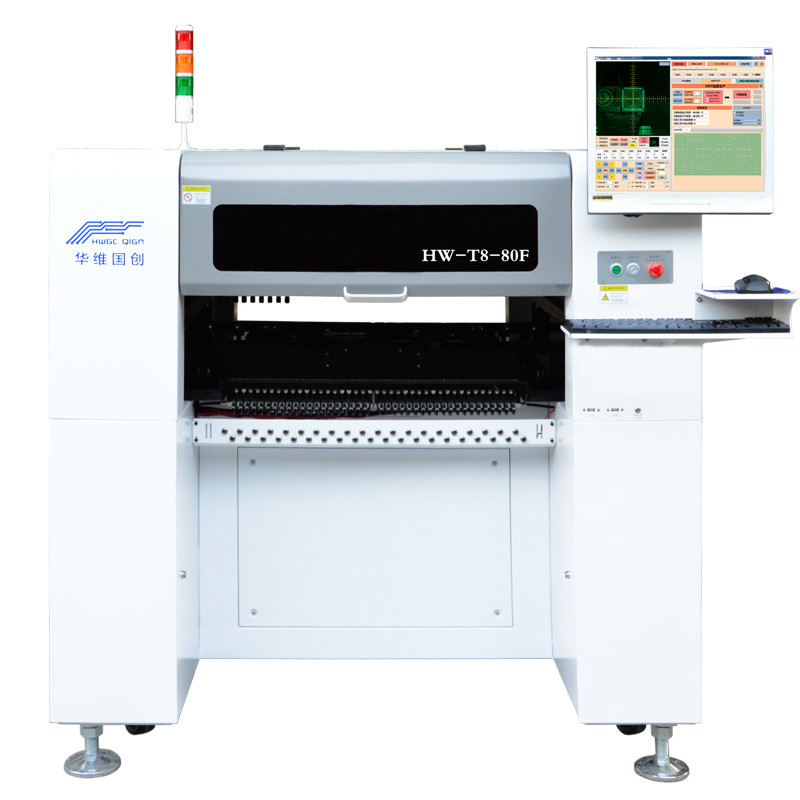

HW-T8-80F là mô hình phổ biến nhất của chúng tôi với Vision.HW-T4-44 / 50F cung cấp các tính năng công nghệ tiên tiến với khu vực làm việc 380mm x 400mm, 80 vị trí nạp đơn (lên đến 120 bộ nạp sử dụng bộ nạp ngân hàng), nơi thiết lập nhanh chóng, dễ vận hành và độ tin cậy cao là điều tối quan trọng.
Tính năng hệ thống
* Chất lượng cao nhất với thiết bị tiên tiến nhất với giải pháp hiệu quả về chi phí
* Tỷ lệ vị trí lên đến 13000 cph
* Đặt chính xác một loạt các thành phần bao gồm 0201, 0402, LED, BGA, QFN ...
|
|
|
Diện tích bảng mạch tối đa
|
400 * 200 mm
|
|
Số lượng đầu gắn
|
4
|
|
Phạm vi chuyển động tối đa của trục Z
|
20 mm
|
|
Tỷ lệ lắp tối đa
|
9.500 PCS / giờ
|
|
Tỷ lệ gắn kết trung bình
|
8.000 PCS / giờ
|
|
Định vị chính xác
|
0,01 mm
|
|
Phạm vi đệm của vòi hút
|
4,5 mm
|
|
Nguồn cấp
|
220V / 110V, 50 Hz
|
|
Khí nén:
|
0,6-0,7 Mpa
|
|
Công suất trung bình
|
400 W
|
|
Chế độ nhận dạng
|
Nhận dạng đồng bộ bốn đầu
|
|
Số lượng camera
|
một máy ảnh Mark, bốn máy ảnh tốc độ cao, một máy ảnh độ nét cao
|
|
Trọng lượng sản phẩm
|
210kg
|
|
Chế độ truy cập PCB
|
Tự động truy cập trái vào và ra từ phải, hỗ trợ chức năng kết nối thiết bị trái-phải
|
|
Số lượng khay
|
Hỗ trợ tối đa 48 thành phần cấp liệu không nạp liệu, mỗi thành phần có thể chỉ định tọa độ của nó trong phạm vi lắp đặt.
|
|
Tốc độ phức tạp để gắn kháng và Chip
|
6000 / CPH
|
Phạm vi độ chính xác gắn kết
|
0201-40 * 40mm, Khoảng cách chân 0,3mm
|
|
Chip (Phù hợp với bộ nạp điện hỗ trợ có thể gắn 0402,0201)
|
|
Số lượng máng ăn
|
50 CHIẾC
|
|
Động cơ dịch vụ
|
Động cơ servo Panasonic
|
